illustratorの持つ能力の基本は、正確な線が引けること。
これが、このソフトの名前がillustratorといわれるゆえんでもあります。
ペンツールは、Illustratorの操作の中でも一番習得が難しく、ペンツールのトレーニング用に1冊の本ができてしまうほどです。
京都のように、街が碁盤の目のようにできていれば、特にペンツールを使いこなせなくても劇場地図を描くことはできますが、道が単純に交差している街はそうありません。
曲線を自在に描く必要はありませんが、直線をうまく配置したり変形させる必要は出てきますので、ペンツールの使い方だけは理解しておきましょう。
ペンツールの操作で重要なのは、ペンツールで線を描いた『後』です。
線を描くと、その線をコントロールするためのポイントができるのですが、そのポイントを微調整するとこで、自在に変化する線を描くことができるようになります。
Illustratorの使い方を学ぼう [CS6で解説]
地図の描き方(基本編)
地図の描き方(応用編)
デザイン地図に挑戦
これが、このソフトの名前がillustratorといわれるゆえんでもあります。
ペンツールとパスの操作 ADOBE@TV
ADOBE@TVは動画で操作を解説してくれる便利なサイトです
京都のように、街が碁盤の目のようにできていれば、特にペンツールを使いこなせなくても劇場地図を描くことはできますが、道が単純に交差している街はそうありません。
曲線を自在に描く必要はありませんが、直線をうまく配置したり変形させる必要は出てきますので、ペンツールの使い方だけは理解しておきましょう。

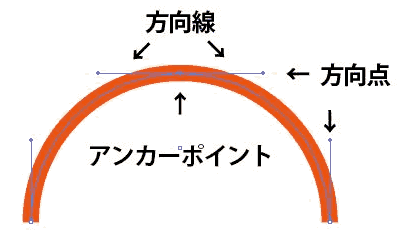

名称と機能
ペンツールの操作で重要なのは、ペンツールで線を描いた『後』です。線を描くと、その線をコントロールするためのポイントができるのですが、そのポイントを微調整するとこで、自在に変化する線を描くことができるようになります。
アンカーポイント | その線の基準となる部分です |
方向線 |
この線を伸ばすと線の角度は急になり、短くすると線の角度は緩やかになります |
方向点 |
方向線をコントロールする点です |
Illustratorの使い方を学ぼう [CS6で解説]
地図の描き方(基本編)
実際に地図を描いて見ましょう。
地図の描き方(応用編)
出来上がった地図も、少しの工夫でもっとわかりやすくなります。
デザイン地図に挑戦
いろいろなデザイン地図をご紹介します。
